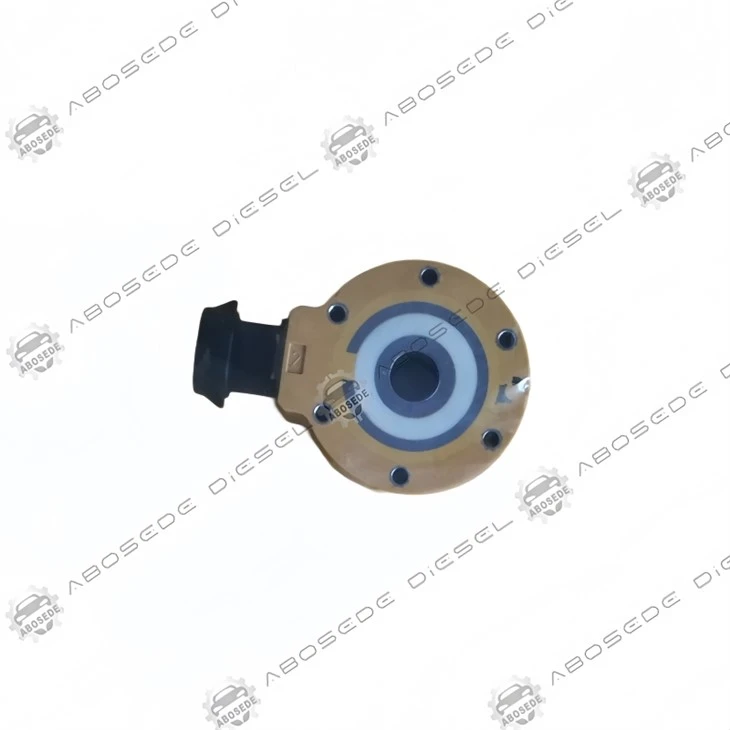

Електромагнітний привід паливного насоса Caterpillar 320D – прецизійний електромагнітний привод для головок насосів 292‑3751 / 326‑4635

У системі Common Rail електромагнітний привод на насосі високого тиску є місцем, де електричний інтелект стає механічною роботою. На відміну від соленоїдів інжекторів, які скидають тиск, цей компонентзізнаєтьсяоб’єм палива, який буде стискати плунжер. Для екскаватора 320D соленоїд, встановлений на насосних вузлах 292‑3751 і 326‑4635, перетворює змінний сигнал робочого циклу від ECM у точну магнітну силу, яка позиціонує дозувальну золотницю. Його продуктивність безпосередньо визначає, наскільки швидко тиск в рампі зростає під час прискорення та наскільки стабільним він залишається під навантаженням – цю функцію часто неправильно приписують лише інжекторам. Ця стаття присвячена електромагнітному серцю насоса, надаючи кількісно визначені специфікації та діагностичну інформацію, що виходить за рамки загальних порад щодо заміни.

Соленоїд розрахований на номінальну напругу 24 В (робочий діапазон 18–32 В) з опором постійному струму 3,8 Ом ±0,3 Ом при 20 градусах. Його індуктивність становить 2,2 мГн при 1 кГц, що визначає час наростання струму, коли ECM подає напругу ШІМ. Частота приводу зафіксована на рівні 120 Гц, із робочими циклами в діапазоні від 15% (мінімальний отвір для байпасу холостого ходу) до 85% (максимальний потік). При навантаженні 80% середній струм досягає приблизно 1,8 А, створюючи магнітну силу 28 Н на якорі – достатньо, щоб подолати силу зворотної пружини 22 Н. ECM відстежує швидкість спаду струму під час нефазного стану як діагностичну перевірку: справний соленоїд показує постійну часу спаду 0,6 мс; відхилення понад ±15% викликає код несправності 41‑3 (помилка струму клапана дозування палива). Ці параметри є критичними під час заміни застарілого блоку, оскільки старіння котушки може змінити опір до 10% – наш привод підтримує дрейф нижче ±1,5% навіть після 500 термічних циклів (від -30 градусів до 140 градусів).

Якір і статор виготовлені з магнітно-м’якого композитного матеріалу (SMC) із щільністю потоку насичення 1,6 Тл, що забезпечує лінійність магнітної сили відносно струму до 2,2 А. Повітряний зазор між поверхнею полюса та якорем встановлено на заводі на 0,25 мм – критичний розмір, який впливає як на силу втягування, так і на магнітне поле. гістерезис. У нашому соленоїді використовується немагнітне кільце-прокладка (з нержавіючої сталі 316), щоб точно підтримувати цей зазор, усуваючи потребу в прокладках під час встановлення. Для намотування котушки використовується мідний дріт із класом ізоляції 180 градусів (H), а бобіна виготовлена ​​з армованого склом PBT для запобігання деформації за високих температур під капотом. Під час польових випробувань ця конструкція зменшує деградацію магнітної сили до 3% після 10 000 циклів спрацьовування в порівнянні з 12% для звичайних бобін низького класу.

Обидва вузли насоса мають однакову площу електромагніту – фланець із 3 болтами (M6 × 1,0, 28 мм крок кроку) і центральний штифт золотника, який з’єднується з дозуючим клапаном. Однак насос 326‑4635 містить дещо жорсткішу зворотну пружину (22 Н проти . 20 Н для 292‑3751), щоб компенсувати вищий тиск на вході від перекачувального насоса. Наш соленоїд відкалібровано для роботи з обома пружинами; ми включаємо два комплекти шайб попереднього натягу якоря (0,2 мм і 0,5 мм) для точного налаштування магнітного зсуву, якщо це необхідно. Роз’єм являє собою 2-контактний роз’єм Deutsch DT04‑2P, повністю сумісний із оригінальним джгутом. Для старіших моделей 320D, які використовують роз’єм AMP, ми пропонуємо додатковий кабель адаптера – просто вкажіть серійний префікс насоса (CJH для 292-3751, K5F для 326-4635) під час замовлення.

Коли ECM дає команду на ступінчасту зміну навантаження від 30% до 70%, соленоїд повинен перемістити золотник з частково відкритого на майже повний потік. Наш привод досягає часу наростання сили 10–90% у 22 мс (виміряно за 24 В і 80 градусів), що означає переміщення золотника 1,2 мм менш ніж за 35 мс. Ця швидка реакція обмежує зниження тиску в рампі під час раптового прийняття навантаження до менше ніж 100 бар – це на 40% покращення порівняно з зношеними оригінальними соленоїдами, які часто демонструють час відгуку 60 мс. Прискоренню сприяє двоступеневий магнітний контур: початковий стрибок сильного струму (максимум 4,5 А) забезпечує додатковий стрибок, щоб порушити зчеплення, потім струм падає до рівня утримання (1,8 А), щоб зменшити виділення тепла. Поточний профіль нашого соленоїда відповідає стандартній стратегії керування ECM, забезпечуючи плавну інтеграцію без перепрограмування.

Q1: Як перевірити, чи соленоїд отримує належний сигнал ШІМ від ECM?
Використовуйте осцилограф з диференціальним датчиком на двох контактах. У режимі холостого ходу ви повинні побачити прямокутну хвилю частотою 120 Гц із навантаженням 25–30% і амплітудою 24 В (напруга батареї). Якщо форма сигналу шумна або відсутня, перевірте джгут проводів і запобіжник ECM. Крім того, стежте за струмом – справний соленоїд споживає близько 1,2 А при навантаженні 30%.

Q2: Мій новий соленоїд має 4,3 Ω, але старий був 3,6 Ω – це прийнятно?
Так, у межах толерантності. Опір зростає з температурою – 4,3 Ом при 80 градусах є нормальним (температурний коефіцієнт міді ~0,004/градус). Головне порівнювати за однакової температури. Наша специфікація становить 3,8 Ом ±0,3 Ом при 20 градусах; якщо ви вимірюєте 4,3 Ω за навколишнього середовища (20 градусів), це вказує на можливу проблему з обмоткою – поверніть для заміни.

Q3: Двигун запускається, але відчуває себе млявим під навантаженням – чи може причина в соленоїді?
Абсолютно. Повільний соленоїд (повільний час наростання) обмежує швидкість потоку палива, спричиняючи відставання тиску в рампі від необхідного значення. Використовуйте ET, щоб зареєструвати «фактичний проти бажаного тиску в рампі» під час раптового стрибка дросельної заслінки – якщо фактичний тиск падає більше ніж на 200 бар і повільно відновлюється, соленоїд, ймовірно, є слабкою ланкою.

Q4: Чи вимагає заміна цього соленоїда повторне калібрування паливної системи?
Явного повторного калібрування не потрібно – замкнутий контур керування адаптується протягом кількох циклів руху. Однак ми рекомендуємо виконати «скидання корекції палива» в ET, щоб очистити старі адаптивні значення, які, можливо, були вивчені для компенсації зношеного соленоїда. Це скидання дозволяє системі швидше навчити новий привод, як правило, протягом 10 хвилин холостого ходу.

Q5: чи можу я очистити соленоїд, якщо він залипає, чи потрібно його замінити?
Якщо прилипання сталося через світлий лак, можна відновити рух ультразвуковою чисткою в дизельному паливі (не розчинник) протягом 15 хвилин. Але якщо на арматурі з'являються задири або опір котушки вимкнений, очищення не вирішить це - потрібна заміна. Наш соленоїд містить змінну сітку вхідного фільтра; якщо сітка забита, клапан може застрягти, але очищення сітки часто вирішує проблему.

Q6: Яка різниця між цим соленоїдом і соленоїдом на інжекторі?
Хоча обидва є електромагнітними приводами, соленоїд насоса керуєсумапалива, що надходить в елемент високого тиску (дозування), тоді як соленоїд форсунки контролюєтерміни і тривалістьподачі палива в циліндр. Соленоїд насоса працює на нижчій частоті (120 Гц) і більшому струмі, тоді як соленоїди інжектора працюють на більш високих частотах (до 500 Гц) з меншою індуктивністю. Ця різниця означає, що вони не є взаємозамінними – завжди використовуйте спеціальний агрегат для насоса.
