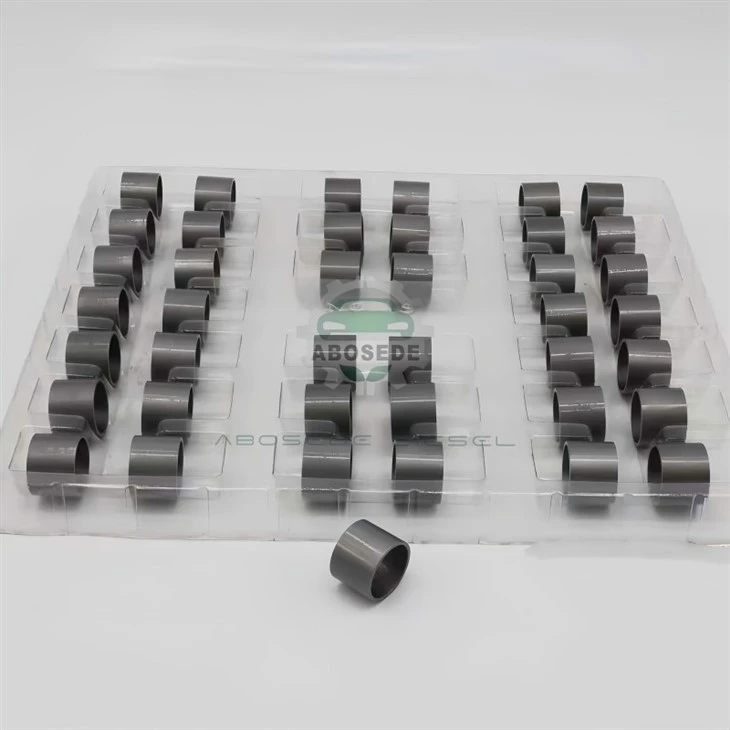

CAT C10 Опорна втулка контрольного клапана – інтерфейс обмеження руху та гідравлічний-механічний міст реагування

У паливній системі високого{1}}тиску CAT C10 - платформа двигуна, яка врівноважує середню-довговічність із чуйністю, необхідною для регіональних перевезень і професійних застосувань - опорна втулка клапана керування часто недооцінюється як простий компонент розташування. Це сприйняття не помічає важливої ​​ролі рукава як aінтерфейс обмеження рухуякий регулює осьовий хід регулюючого клапана, зберігаючи радіальне вирівнювання з гідравлічними каналами інжектора. Опорна втулка забезпечує точне переміщення регулюючого клапана вздовж передбаченої осі, запобігаючи бічному-навантаженню, яке прискорить знос як клапана, так і сідла клапана. Наша замінна втулка усуває механізм несправностей, поширений у двигунах C10 із великим-пробігом: поступове збільшення внутрішнього отвору втулки через фреттинг-знос, спричинений мікро-вібраціями регулюючого клапана під час холостого ходу та-навантаження. Це розширення отвору, навіть на 0,008 мм, дозволяє регулюючому клапану трохи нахилятися, створюючи не-рівномірну силу ущільнення, що призводить до внутрішнього витоку та зниження тиску вприскування.

На час реакції регулюючого клапана - інтервал між електричним сигналом соленоїда та фізичним рухом клапана - безпосередньо впливає радіальний зазор між клапаном і його опорною втулкою. Надмірний зазор дозволяє клапану «зводити» або нахилятися під час руху, збільшуючи тертя та затримуючи реакцію. Наш рукав підтримує aрадіальний зазор 0,015–0,025 мму поєднанні з новим регулюючим клапаном зі специфікаціями OEM-, діапазоном, який балансує низьке тертя з точним керівництвом. Такий зазор досягається завдяки поєднанню процесів точного розточування та алмазного-хонінгування, які дають отвір із циліндричностю 0,002 мм і обробкою поверхні Ra Менше або дорівнює 0,1 мкм. Результатом є регулюючий клапан, який рухається вільно, але без бокового люфту, забезпечуючи постійний гідравлічний тиск на соплі інжектора з кожним уприскуванням.

Опорна втулка регулюючого клапана працює в-змоченому паливом середовищі, яке забезпечує обмежене змащення. Внутрішній отвір гільзи має ковзний контакт із зовнішньою поверхнею регулюючого клапана, яка може бути покрита твердим хромом або DLC (алмаз-подібний вуглець) залежно від версії інжектора. Наш рукав виготовляється зазотована сталь 42CrMo4який досягає поверхневої твердості 62–64 HRC на отворі, забезпечуючи зносостійкість, яка відповідає або перевищує твердість покриття регулюючого клапана. Цей паритет твердості має вирішальне значення - якщо втулка м’якша за клапан, вона зношується переважно, збільшуючи зазор і погіршуючи напрямок; якщо він значно твердіший, це прискорить знос клапана. Наш вибір матеріалів гарантує, що втулка та клапан зношуються з порівнянною швидкістю, подовжуючи інтервал обслуговування обох компонентів.

Корпус інжектора C10 зазвичай виготовляється з-високоміцного сталевого сплаву з певним коефіцієнтом теплового розширення. Наша опорна втулка виготовлена ​​з матеріалу з коефіцієнтом теплового розширення (КТР), який узгоджується з корпусом інжектора в межах 0,5 × 10⁻⁶/K. Ця відповідність CTE гарантує, що отвір гільзи не змінює суттєвого зазору в діапазоні робочих температур двигуна (від холодного запуску при -20 градусах до повної робочої температури при 130 градусах). Підтримка постійного зазору незалежно від температури має вирішальне значення для гідравлічної продуктивності регулюючого клапана, оскільки зміни зазору, спричинені температурою, можуть змінити час відгуку клапана та характеристики подачі палива інжектором.

Опорна втулка служить інтерфейсом між рухомими компонентами регулюючого клапана та нерухомою структурою корпусу інжектора. Цей інтерфейс відчуває як статичні затискні навантаження, так і динамічні навантаження від зворотно-поступального руху клапана. Наш рукав містить aконтрольований злам краюна обох кінцях - фаска 0,15 мм × 45 градусів, яка розподіляє затискне навантаження на ширшу площу, зменшуючи концентрацію напруги, яка може призвести до деформації втулки, коли утримувач інжектора-затискач затягується до 35 Нм. Ця конструктивна особливість також зменшує ризик врізання втулки в розточку корпусу інжектора, що є поширеною проблемою, через яку втулку важко видалити під час наступних реконструкцій.

Q1: Яка різниця між опорною втулкою регулюючого клапана та напрямною втулкою?
A: Опорна втулка спеціально розроблена для задоволення вимог гідравлічного потоку регулюючого клапана, включаючи канавки або плоскі канавки, які забезпечують проходження палива. Направляюча втулка зазвичай забезпечує лише механічне напрямок без урахування потоку. Терміни іноді використовуються як взаємозамінні, але опорна втулка виконує подвійну механічну та гідравлічну функції.

Q2: Як знос опорної втулки впливає на продуктивність інжектора в двигуні C10?
Відповідь: знос отвору збільшує зазор між втулкою та регулюючим клапаном, дозволяючи клапану нахилятися під час роботи. Цей нахил перешкоджає належному ущільненню та знижує ефективний тиск, що подається на сопло, що призводить до зменшення потужності, збільшення диму та збільшення споживання палива.

Q3: Чи можу я замінити лише опорну втулку без заміни регулюючого клапана?
Відповідь: Хоча це технічно можливо, ми рекомендуємо замінити обидва компоненти разом, якщо регулюючий клапан виявить будь-який знос. Якщо клапан у відмінному стані, перед встановленням нової втулки переконайтеся, що його зовнішній діаметр усе ще відповідає допуску OEM (зазвичай 5,98–5,99 мм).

Q4: Чи потребує особливого догляду під час встановлення азотована поверхня гільзи?
A: Азотована поверхня тверда, але відносно тонка (приблизно 0,1 мм). Уникайте використання абразивних методів очищення отвору, оскільки вони можуть видалити затверділий шар. Використовуйте для чищення чистий розчинник і м’яку щітку та не торкайтеся отвору будь-якими металевими інструментами.

Q5: Опорна втулка, яку я замінюю, показує полірований малюнок зносу лише вгорі-що це означає?
Відповідь: локальний малюнок зносу у верхній частині втулки вказує на те, що регулюючий клапан зазнав бокового-навантаження, ймовірно, через невідповідність у вузлі інжектора. Це може бути викликано зношеним отвором корпусу інжектора або неправильним встановленням електромагнітного вузла.

Питання 6: Чи є конкретна вимога до змащення для встановлення регулюючого клапана в нову опорну втулку?
A: Нанесіть тонку плівку чистого дизельного палива або легкого гідравлічного масла на зовнішню поверхню клапана та отвір втулки перед складанням. Це забезпечує початкове змащення протягом перших годин роботи, поки паливна система не забезпечить власне змащення.
