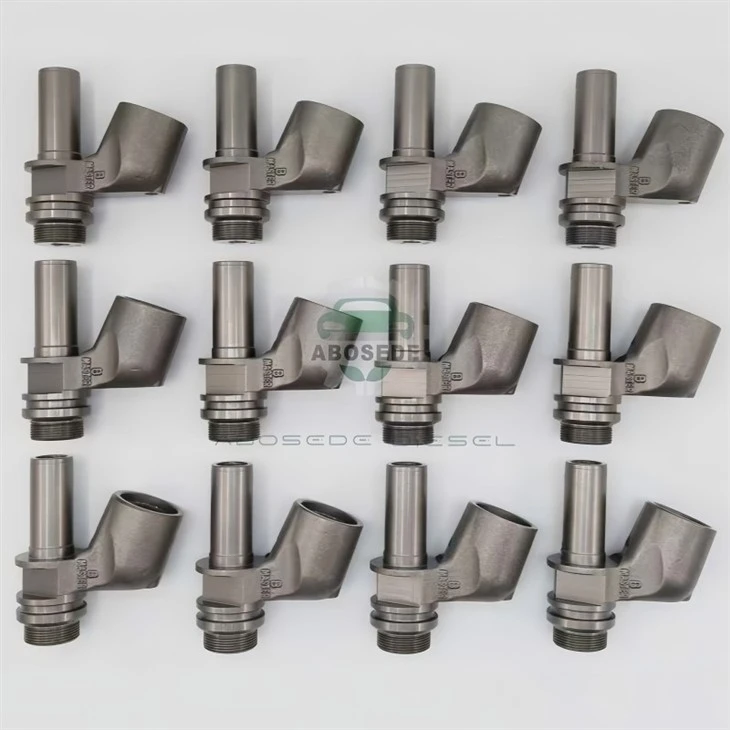

Корпус інжектора CAT C15 – цілісність границі тиску та точне рішення для вирівнювання компонентів



У системі впорскування палива під високим{1}}тиском CAT C15 корпус форсунки (який часто називають корпусом або кожухом форсунки) часто сприймається як простий корпус, який утримує внутрішні компоненти на місці. Це сприйняття недооцінює його критичну роль якграниця тискуякі повинні витримувати тиск в рейках понад 2000 бар, водночас слугуючи якгеометричне посиланнядля всіх рухомих і ущільнювальних елементів інжектора. Корпус визначає концентричність між плунжером, регулювальним клапаном і голкою форсунки-відношення, яке визначає час впорскування, схему розпилення та загальну економію палива. Наш запасний корпус усуває несправність, яка часто помилково діагностується як знос компонентів форсунки: прогресуюча втрата концентричності отвору, спричинена локалізованою релаксацією напруги в матеріалі корпусу. Ця деформація отвору, навіть на мікрометричному рівні, створює бічні навантаження на плунжер і регулюючий клапан, прискорюючи знос і створюючи необоротне зниження продуктивності інжектора.



Корпус інжектора C15 зазнає циклів тиску, які коливаються від майже-нуля до понад 2000 бар із кожним уприскуванням, що накопичує більше 10⁸ циклів тиску протягом терміну служби двигуна. У звичайних корпусах післяпродажного обслуговування часто використовується стандартна сталь 4140 зі звичайним загартуванням, яка не має необхідного опорунизька-втома циклуна внутрішніх границях тиску. Наше житло ковано з фірмовогомікро{0}}легована сталь(схожий на 43CrMo4, але з розширеними добавками ванадію та ніобію), який покращує зернисту структуру до ASTM No . 8 або дрібнішу. Це подрібнення зерна збільшує межу міцності матеріалу приблизно на 30%, гарантуючи, що корпус витримує коливання тиску без утворення мікро-тріщин у внутрішніх масляних каналах або в коренях різьби. Крім того, вміст сталевих включень суворо контролюється і становить менше або дорівнює 0,01% (за об’ємом), мінімізуючи підвищення напруги, яка інакше могла б ініціювати втомне руйнування в областях із високим-напруженням, що прилягають до каналів високого{9}}тиску палива інжектора.







Внутрішній отвір корпусу є найважливішою характеристикою для продуктивності інжектора. Він забезпечує робочу поверхню для плунжера та ущільнювальну поверхню для регулюючого клапана. Наш корпус оброблено на високо-токарному токарному центрі зі специфікацією шорсткості поверхні Ra менше або дорівнює 0,15 мкм ідопуск циліндричності 0,002 ммна всю довжину отвору. Ця надзвичайна точність гарантує, що плунжер підтримує рівномірну плівку рідини для гідравлічного приводу (у системах HEUI) або для ущільнення-витоків (у системах-common-rail). З практичної точки зору, така якість отвору зменшує задири плунжера та продовжує термін служби як плунжера, так і самого корпусу. Ми використовуємо процес хонінгування, який створює поперечно-заштрихований малюнок поверхні з певним кутом нахилу 45 градусів, оптимізуючи утримання мастила та зменшуючи початковий-зношування приблизно на 20%.



Наш корпус форсунки є прямою механічною заміною для наступних комплектів форсунок OEM, які використовуються в C15 на -автомобільних, промислових і морських варіантах (включно з конфігураціями Acert і до-Acert):

Номер інжектора OEM	Номер інжектора OEM	Номер інжектора OEM	Номер інжектора OEM
191-3003	10R-8501	211-3027	244-7716
272-0630	10R-7229	10R-0957	200-1117
229-5919	10R-1000	249-0709	10R-9236
280-0574	10R-8989	211-3023	10R-8500
234-1400	253-0614	10R-3263	289-0753
10R-0958	211-3022	10R-0956	235-1400
253-0615	355-6110	20R-8047	10R-3264
211-3024	10R-8502	235-1401	253-0617
374-0750	20R-2284	211-3025	10R-0955
239-4909	254-4183	618-0750

Підтвердження сумісності: усі перелічені вузли інжекторів мають однаковий інтерфейс кріплення корпусу, розташування отворів масляної галереї та шаблони різьблення кріплень. Наш корпус виготовляється з-зазначеною OEM силою затиску, що гарантує, що він справляється з утримуючим моментом-35 Нм без деформації.



Корпус містить кілька різьбових елементів-для гайки фіксатора соленоїда, з’єднувача високого{1}}тиску та затискача-утримувача інжектора. Ці нитки піддаються як циклічним навантаженням, так і корозійним паливним середовищам. Наші різьблення корпусу згорнуті, а не нарізані, зберігаючи волокнистість матеріалу та збільшуючи міцність на втому приблизно на 40% порівняно з нарізаними різьбами. Крім того, ми застосовуємо aтонке однорідне марганцево-фосфатне покриттядо всіх різьбових поверхонь, створюючи мастильний шар, який запобігає задиранням під час складання-поширена проблема під час встановлення нових компонентів у застарілі головки циліндрів. Це покриття також забезпечує корозійну стійкість проти кислотних побічних продуктів палива, зберігаючи цілісність різьби навіть після подовжених інтервалів обслуговування.



Питання 1: чи можу я повторно використати оригінальний корпус, якщо він виглядає візуально здоровим, чи рекомендується заміна під час кожного капітального ремонту?
A: Хоча корпус є міцним компонентом, він зазнає циклічного тиску, що спричиняє накопичувальну втому. Ми рекомендуємо замінювати кожну другу реконструкцію інжектора (приблизно 15 000–20 000 годин) або в будь-який час, коли знос отвору перевищує 0,005 мм. Тільки візуального огляду недостатньо для виявлення підповерхневої втоми.

Q2: я бачу той самий номер частини інжектора (наприклад, 10R-8501), який відображається в кількох рядках у таблиці сумісності. Чи підтримує ваш корпус усі версії?
A: Так, наш корпус розроблено відповідно до основних розмірів, які є загальними для всіх версій перерахованих інжекторів. Незначні зміни (наприклад, стиль роз’єму соленоїда) не впливають на кріплення корпусу.

Q3: Який ризик забруднення паливної системи фосфатно-марганцевим покриттям корпусу?
A: Покриття наноситься лише на зовнішні та різьбові поверхні-воно не потрапляє в паливні канали. Внутрішній отвір і канали високого тиску-залишаються без покриття, щоб запобігти попаданню будь-яких частинок у потік палива.

Q4: Як відрізнити тріщину корпусу від дефекту поверхні під час перевірки?
A: Використовуйте-проникаючий контроль (DPI). Тріщина збереже барвник після розвитку та покаже чітку лінію. Подряпини на поверхні або сліди від механічної обробки не утримують барвник. Якщо DPI недоступний, для феритних корпусів також можна використовувати магнітопорошковий контроль.

Q5: Чи підтримує ваш корпус вищий тиск уприскування (до 2400 бар), який використовується в деяких модернізованих характеристиках C15?
Відповідь: наш корпус розрахований на тиск-до 2500 бар із коефіцієнтом міцності до розриву 4,0, що забезпечує запас вище більшості рівнів налаштувань післяпродажного обслуговування. Однак ми завжди рекомендуємо перевіряти характеристики тиску у постачальника інжекторів.

Q6: Чи можу я встановити цей корпус у двигун C15, який спочатку використовував інший номер деталі інжектора OEM, якого немає в списку?
A: Розміри корпусу базуються на стандартному інтерфейсі інжектора C15. Якщо номер вашої форсунки не вказано, але має однакову геометрію кріплення, різьби та отвору, він має бути сумісним. Будь ласка, зв’яжіться з нашою технічною підтримкою та повідомте номер деталі свого інжектора для перевірки.
