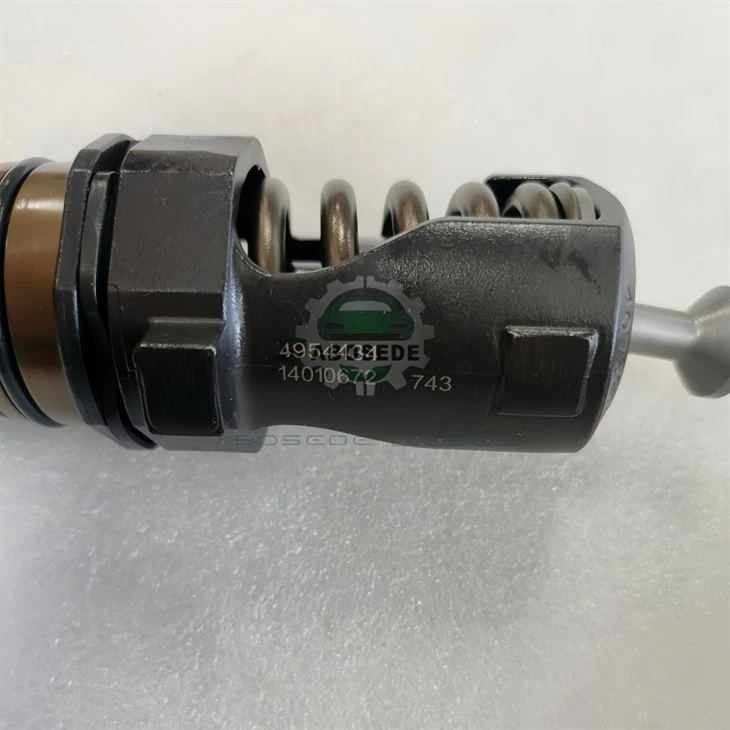

4954434 Інжектор – градієнт тиску в камері керування та стабільність гідравлічного зворотного зв’язку для точного вимірювання

Коли ECU дає команду на вприскування, соленоїд відкриває контрольний клапан, дозволяючи паливу витікати з контрольної камери. В результаті падіння тиску створює дисбаланс гідравлічної сили, який піднімає голку. Однак швидкість, з якою цей тиск падає-градієнт тиску- не є постійним. На нього впливають об’єм контрольної камери, розмір отвору та гідравлічний зворотний зв’язок від руху голки. Якщо градієнт тиску змінюється від інжектора до інжектора або від циклу до циклу, траєкторія підйому голки змінюється, змінюючи введену кількість, навіть якщо час витримки ідентичний. The4954434 інжекторрозроблено з aстабілізований градієнт тиску камери керуванняякий підтримує постійний профіль зниження тиску в усіх робочих умовах, гарантуючи, що розрахунок ECU від витримки до кількості перетворюється на точну подачу палива-цикл за циклом. У цій статті розглядається динаміка камери керування 4954434, його застосування у високоточних двигунах Euro 6e та діагностичний підхід, який підтверджує його стабільність градієнта тиску-без повторення будь-якого попереднього вмісту щодо профілів підйому, утримування розбризкування, поведінки при наповненні, магнітної сили чи допуску до перехідних процесів.

Градієнт тиску в контрольній камері – це швидкість, з якою тиск падає, коли відкривається контрольний клапан:

Крутий градієнт (швидке падіння):Голка швидко піднімається → швидкість введення швидко зростає.

Неглибокий градієнт (повільне падіння):Голка піднімається повільно → швидкість ін'єкції зростає поступово.

Якщо градієнт змінюється між інжекторами, траєкторії підйому голки відрізнятимуться, навіть якщо час витримки однаковий. 4954434 досягає градієнтної стабільності завдяки:

Точний контрольний отвір:Діаметр діаметром 0,28 мм утримується на ±0,002 мм, що щільніше, ніж промисловий стандарт (±0,005 мм), мінімізуючи зміну площі потоку.

Стабілізований гідравлічний зворотний зв'язок:Об’єм контрольної камери та з’єднання тиску «голка-контроль» налаштовані таким чином, щоб мінімізувати затримку зворотного зв’язку, запобігаючи зміні градієнта рухом голки.

📈 Порівняння градієнта тиску (1800 бар, витримка 800 мкс):
Стандартний інжектор: Градієнт змінюється ±4-5% → Підйом голки змінюється ±3% → Похибка вимірювання ±2%
4954434: Градієнт змінюється Менше або дорівнює 2,0% → Підйом голки змінюється Менше або дорівнює 1,5% → Похибка вимірювання Менше або дорівнює 1,2%

Коли голка піднімається, об’єм контрольної камери трохи збільшується. Це розширення зменшує тиск, що, у свою чергу, впливає на підйом голки-на петлю зворотного зв’язку. Якщо ця петля надто повільна, градієнт тиску може коливатися, спричиняючи «хвилеподібний» профіль підйому.

4954434затримка низького зворотного зв'язку(менше або дорівнює 0,05 мс) гарантує, що тиск і рух голки синхронізовані, усуваючи коливання. Результатом є гладка, стабільна траєкторія підйому, яка добре повторюється від циклу до циклу.

Градієнт тиску є функцією розміру контрольного отвору та об’єму контрольної камери. 4954434більш жорсткі виробничі допускипереконайтеся, що ці параметри узгоджені для всіх інжекторів у комплекті. Розкид градієнта між форсунками становить менше або дорівнює 2,5% порівняно з 4–5% для стандартного інжектора.

Ця узгодженість означає, що коли інжектор для заміни встановлено, його градієнт тиску майже ідентичний градієнту тиску в існуючих інжекторах, що скорочує час адаптації ECU та забезпечує тесне розкид корекції між циліндрами.

📊 Градієнтний розподіл (по 6 інжекторам, одна партія):
Стандартний набір: Градієнтний розкид 4,5% → Коригувальний розкид ±2,0 мг
Набір 4954434: Градієнтний розкид 2,5% → Коригувальний розкид ±1,0 мг

4954434 встановлюється за допомогою стандартної процедури електромагнітного інжектора. Щоб перевірити узгодженість градієнта, виконайте наступну перевірку після адаптації:

Закрутіть конус високого тиску до72‑76 N·m; затискати до48‑52 N·m.

Введіть коди IQA та виконайте калібрування нульової кількості.

Проїхати 50-100 км для повної адаптації.

Використовуючи діагностичне програмне забезпечення, прочитайтезначення корекції форсунокна холостому ходу.

Очікуваний результат:Для узгодженого набору з 4954434 форсунок поправки мають бути в межах ±1,0 мг і мають бути рівномірно розподілені (жодного циліндра не виділятися).

Q1: Чим 4954434 відрізняється від 4088725 з точки зору динаміки впорскування?
4088725 фокусується наконсистенція заповнення камери керування-переконайтеся, що тиск у камері досягає однакового тиску перед кожною ін’єкцією. 4954434 фокусується настабільність зниження тиску-забезпечення падіння тиску з однаковою швидкістю під час кожного впорскування. Обидва мають вирішальне значення для точності дозування, але вони стосуються різних фаз циклу впорскування. Вони не є взаємозамінними без повторного калібрування ECU.

Q2: Я бачу корекцію на +2.5 мг на одному циліндрі після встановлення. Чи проблема в градієнті тиску?
Корекція +2.5 мг вища за очікувану (менше або дорівнює 1,0 мг). Причиною може бути неправильний код IQA, заблокований отвір керування або механічна проблема. Спочатку ще раз перевірте код IQA. Якщо це правильно, виміряйте швидкість витоку на цьому циліндрі-якщо вона значно вища, ніж в інших, проблема, ймовірно, механічна. Якщо витік нормальний, контрольний отвір може бути частково заблоковано.

Питання 3: Чи можна використовувати 4954434 з блоком керування після продажу?
4954434 відкалібровано для поточних драйверів Bosch EDC17/EDC21. Якщо післяпродажний ECU використовує інший профіль струму, динаміка підйому голки може змінитися, впливаючи на градієнт тиску. Ми рекомендуємо використовувати інжектор з блоком керування, для якого він був відкалібрований.

Питання 4: Чи потрібна 4954434 певна в’язкість палива, щоб градієнт тиску був стабільним?
Градієнт тиску відкалібрований для палива, що відповідає стандартам EN 590. Палива зі значною різницею в'язкості (наприклад, біодизель B30) можуть змінювати характеристики потоку через контрольний отвір, зміщуючи градієнт. Для В20 ефект невеликий (<0.5% gradient change); for B30, the gradient may shift by 1‑2%. The ECU will adapt, but the adaptation may take longer.

Q5: Я бачу циклічний шаблон корекції (наприклад, +1.5, -0,5, +1.5, -0,5). Це градієнт тиску?
Циклічна картина свідчить про те, що градієнт тиску змінюється від циклу до циклу-часто через обмеження в отворі керування, яке є непостійним. Це може бути спричинено забрудненням, яке переміщується в потоці палива. Спробуйте засіб для очищення паливної системи. Якщо малюнок не зникає, можливо, інжектор потребує професійного очищення.

Q6: 4954434 має більш жорсткий допуск контрольного отвору (±0,002 мм). Чи здорожчає це виробництво?
Так-більш жорсткі допуски вимагають більш точної обробки та вимірювання, що збільшує вартість виробництва. Однак перевагою є більш постійний градієнт тиску, що призводить до кращої точності дозування та менших коливань від циліндра до циліндра. Для високоточних двигунів Euro 6e це цінний компроміс.
