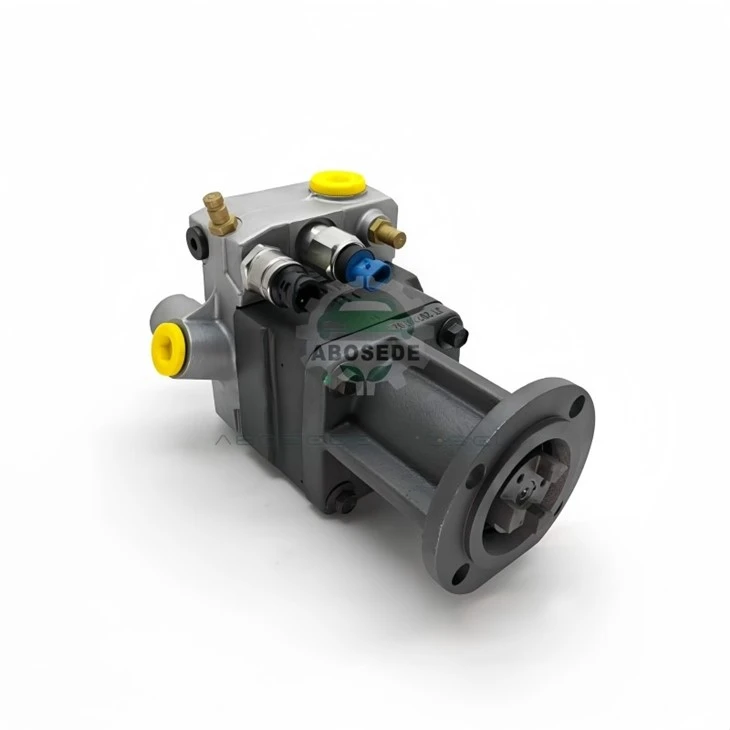

4307242 Паливний насос QSK60 – Модернізація силового агрегату для дизельних двигунів високої потужності

Платформа двигуна QSK60 відома своєю модульністю, що дозволяє оновлювати або замінювати ключові підсистеми як цілісні одиниці, а не окремі компоненти. The4307242є aповна збірка силового агрегатудля паливної системи QSK60-додаткова заміна, яка включає корпус насоса, насосні елементи високого тиску, нагнітальні клапани та всі внутрішні ущільнення та підшипники. Це не набір для відновлення на рівні компонентів; це авідбалансований, готовий до встановлення блок живленнящо усуває потребу в складній притирці або регулюванні зазору в цеху. Для майстерень і операцій з технічного обслуговування автопарку це означає скорочення часу простою, постійну продуктивність і передбачувані інтервали обслуговування-, що є значною перевагою в шахтах, судноплавстві та виробництві електроенергії, де кожна година простою несе за собою високі витрати. У цій статті наведено детальний технічний огляд 4307242, в якому описано його гідравлічні характеристики, сумісність програм і вимоги до встановлення.

Модель 4307242 створена на основі QSK60подвійний насосний елементархітектури, але з ключовою відмінністю: уся збірка єпопередньо відкалібрований і збалансованийна заводі. Це означає, що два насосні елементи підібрані для забезпечення симетрії потоку, внутрішні зазори встановлені на оптимальні робочі значення, а гасителі пульсацій тиску налаштовані відповідно до конкретних характеристик подачі агрегату.

Основні характеристики:

4307242 постачається разомяк вхідний, так і випускний зворотні клапанипопередньо встановлений і протестований на заводі. Це усуває ризик неправильної посадки клапана або витоку, які можуть виникнути під час польового складання-, що є типовою точкою відмови під час відновлення на рівні компонентів.

4307242 — рекомендований заводом блок живлення дляДвигуни QSK60з:

Зовнішній PCVконтроль (якщо сам насос не має електричних з’єднань)

Інтегрований IMVконтроль (де насос містить впускний дозуючий клапан)

Конкретна головка насоса-незалежно від того, містить він IMV чи ні-визначається джгутом проводів двигуна та конфігурацією ECU. Модель 4307242 доступна в обох конфігураціях; правильний варіант повинен бути обраний на основі специфікації збірки двигуна.

Типові застосування:

важливо: 4307242 єне універсальний варіантдля всіх двигунів QSK60. Перед замовленням перевірте поточний номер деталі насоса двигуна та тип системи керування (зовнішній PCV проти вбудованого IMV), щоб переконатися, що постачається правильний варіант силового агрегату.

Плунжер і стовбур:

матеріал:Сталь порошкової металургії(еквівалент DIN 1.2367), нітроцементована

Діаметр плунжера:14,0 мм(допуск IT4, шліфування до ±0,001 мм)

Канал стовбура: узгоджений з поршнем3 – 5 μmзазор при 20 градусах

Оздоблення поверхні:Ra Менше або дорівнює 0,025 мкм(притирка)

Геометрія спіралі:Спірально-заземлений, відкалібрований на лінійну характеристику відсічки палива

Напірний клапан в зборі:

Тип:М'яч і сидінняз функцією втягування

Обсяг ретракції:1,5 – 2,5 мм³(запобігає подальшому капанню насадки)

Тиск відкриття:450 бар(номінальний)

Кут сидіння:60 градусів(заземлення до ±0,5 градуса)

Впускний зворотний клапан:

Тип:Підпружинена тарілка

Тиск розтріскування:2,0 – 3,0 бар

Коефіцієнт витрати (Cv):0.15(при повному підйомі)

Модель 4307242 призначена дляпряма посадкаустановка. Однак наступні кроки є критично важливими для забезпечення належної роботи:

Заливка маслом: Перед установкою заповніть вхідний отвір насоса чистим моторним маслом (або дизелем) і прокрутіть приводний вал вручну (через муфту), щоб масло розподілилося по поверхнях плунжера. Це запобігає потертості від сухого старту.

Час насоса: Привідний вал має бути зафіксований у правильному кутовому положенні за допомогою зубчастої шпильки Cummins. Зміщення навіть на 1 градус спричинить втрату потужності на 4–5% і збільшення диму.

Значення крутного моменту(нитки сухі, чисті):

Болти кріплення насоса (M10, клас 10.9):80 Нм

Вихідні труби високого тиску на рейку:35 Нм

Підключення зворотної лінії:25 Нм

Будь-які електричні з’єднання (датчик IMV або PCV):дотримуйтеся специфікації виробника

ECU навчання: Після встановлення ECU потрібно скинути та дати йому можливість заново навчитися адаптації паливної системи. Це робиться за допомогою діагностичного програмного забезпечення-процес займає приблизно 15 хвилин і вимагає, щоб двигун мав робочу температуру.

Перевірка герметичності: Після першого запуску візуально перевірте всі з’єднання високого тиску на наявність зовнішніх витоків. Спочатку допустимо невеликий плач; постійне капання свідчить про пошкодження ущільнювального конуса або неправильний момент затягування.

Q1:Чи є 4307242 прямою заміною оригінального насоса на моєму QSK60, чи він потребує модифікацій?
A:Це пряма заміна-за умови, що ви замовляєте правильний варіант (зовнішній PCV або вбудований IMV). Монтажний фланець, приводна муфта та положення випуску високого тиску ідентичні вихідному насосу. Жодних модифікацій двигуна чи паливопроводів не потрібно.

Q2:У чому перевага заводського збалансованого блоку живлення перед відновленням на рівні компонентів?
A:Збалансований на заводі блок гарантує, що два насосні елементи забезпечують однаковий потік (±1,5% балансу). Під час реконструкції на рівні компонентів досягнення цього балансу потребує спеціалізованого обладнання для тестування та кваліфікованого калібрування-, які не завжди доступні в польовій майстерні. Збалансований блок також усуває ризик невідповідності компонентів, що спричиняє нерівномірну подачу палива від циліндра до циліндра.

Q3:Як часто потрібно міняти блок живлення на QSK60 в сервісі Майнінг?
A:У типових умовах видобутку (велике навантаження, безперервна робота, тиск в рампі 2200 бар) силовий агрегат зазвичай триває8 000–10 000 годин. Однак це сильно залежить від якості палива та обслуговування фільтра. Ми рекомендуємо контролювати зворотний потік-коли він перевищує 1,0 л/хв при 1600 бар, настав час планувати заміну.

Q4:Чи можу я встановити 4307242 без заміни зовнішнього PCV або IMV?
A:Так-PCV або IMV не залежать від блоку живлення. Однак, якщо наявний регулюючий клапан зношений, бажано замінити його одночасно. Зношений клапан обмежить продуктивність нового силового агрегату.

Q5:Як правильно зберігати запасний блок живлення 4307242?
A:Зберігайте в оригінальній упаковці, запечатавши всі отвори. Зберігати в сухому місці зі стабільною температурою (5–40 градусів). Не повертайте приводний вал вручну-це може порушити внутрішню масляну плівку та спричинити корозію на точно відшліфованих поверхнях.

Q6:Як перевірити, що новий блок живлення правильно відрегульований без шпильки ГРМ?
A:Штифт ГРМ є єдиним точним методом. Якщо штифт ГРМ недоступний, ви можете позначити положення приводного вала насоса перед зняттям і перенести позначку на новий блок. Однак цей метод є лише приблизним (точність ±1 градус) і може призвести до незначної втрати потужності. Ми наполегливо рекомендуємо використовувати правильний інструмент визначення часу.
